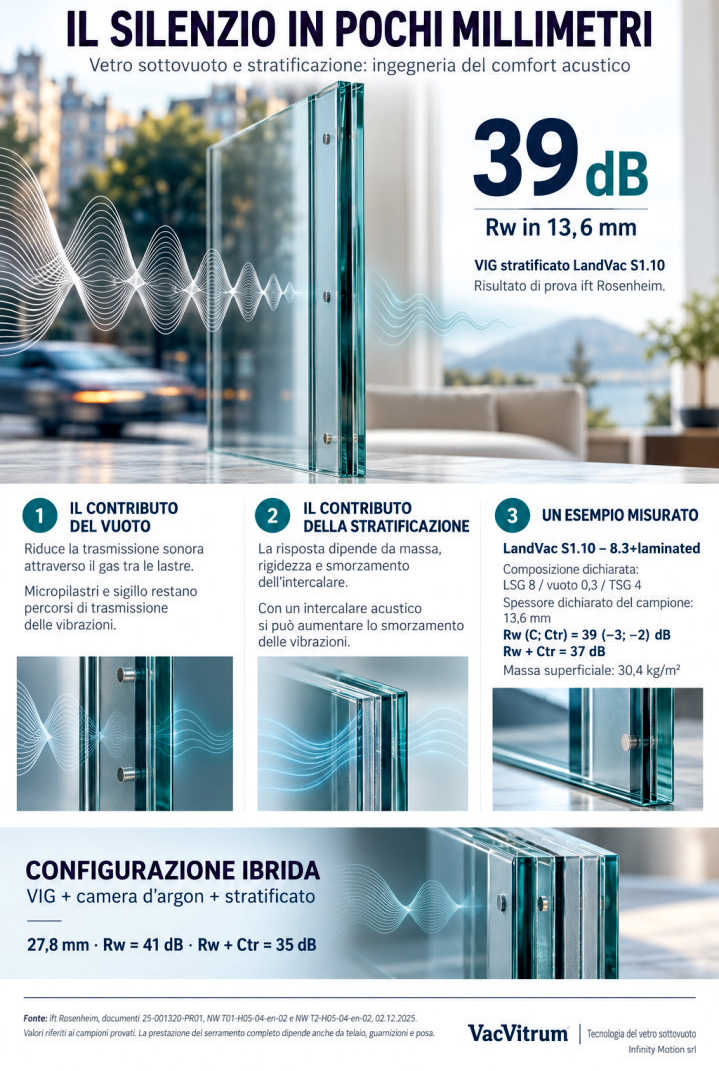

Un vetro stratificato sottovuoto può raggiungere un indice di isolamento acustico Rw di 39 dB con uno spessore complessivo di appena 13,6 mm.
È il risultato documentato da ift Rosenheim per una configurazione LandVac: un esempio concreto delle possibilità offerte dall’integrazione tra tecnologia VIG e stratificazione.
Per comprendere questo risultato bisogna guardare oltre lo spessore e analizzare come il suono attraversa il vetro.
Come si trasmette il rumore tra due lastre
Quando un’onda sonora colpisce una lastra, la mette in vibrazione. In un vetrocamera tradizionale, il movimento del primo vetro genera variazioni di pressione nel gas dell’intercapedine, che a loro volta sollecitano la seconda lastra. Quest’ultima può quindi irradiare energia sonora nell’ambiente interno.
Le due lastre e il gas formano un sistema massa–molla–massa, il cui comportamento dipende da spessori, distanza tra i vetri, frequenza del suono e condizioni di vincolo. In prossimità delle risonanze, l’isolamento può diminuire.
Nel vetro sottovuoto, l’evacuazione dell’intercapedine riduce fortemente il contributo del gas alla trasmissione sonora.
Il vuoto non assorbe il rumore: riduce uno dei percorsi attraverso cui l’energia passa da una lastra all’altra. Questo principio permette di sviluppare soluzioni con un’intercapedine estremamente sottile.
L’ingegneria del sistema resta determinante
Le due lastre di un VIG sono collegate dai micropilastri di supporto e dal sigillo perimetrale. Questi elementi sono indispensabili per il funzionamento del prodotto, ma rappresentano anche percorsi di trasmissione delle vibrazioni.
La risposta acustica dipende quindi dall’intero sistema: massa e rigidezza delle lastre, geometria dei supporti, caratteristiche del bordo e condizioni di installazione. Gli studi sui VIG mostrano che i micropilastri influenzano i modi di vibrazione delle lastre.
Che cosa aggiunge la stratificazione
La stratificazione introduce una lastra aggiuntiva e un intercalare, modificando massa, rigidezza e smorzamento della composizione. Con un intercalare acustico si può inoltre favorire la dissipazione dell’energia vibratoria.
Il risultato non si ricava sommando i decibel dei singoli componenti: deve essere misurato sulla composizione completa.
Il documento ift Rosenheim del 2 dicembre 2025 relativo a LandVac S1.10 – 8.3+laminated riporta:
|
Caratteristica del campione |
Risultato |
|
Composizione dichiarata |
LSG 8 / vuoto 0,3 / TSG 4 |
|
Spessore complessivo dichiarato |
13,6 mm |
|
Massa superficiale |
30,4 kg/m² |
|
Rw (C; Ctr) |
39 (−3; −2) dB |
|
Rw + Ctr |
37 dB |
LSG identifica il vetro stratificato; TSG il vetro temprato. Il valore di 13,6 mm è lo spessore complessivo dichiarato nel documento.
Prestazioni da leggere in relazione al rumore
Un secondo documento ift riguarda una configurazione ibrida composta da vetro stratificato, camera d’argon da 12 mm e nucleo VIG. Con uno spessore dichiarato di 27,8 mm, raggiunge Rw (C; Ctr) = 41 (−2; −6) dB, quindi Rw + Ctr = 35 dB.
Il confronto è significativo: l’ibrido presenta un Rw superiore, mentre lo stratificato sottile ottiene un valore Rw + Ctr migliore. La scelta deve quindi considerare anche lo spettro del rumore da attenuare, particolarmente quando sono rilevanti le basse frequenze.
VacVitrum: progettare il comfort con spessori contenuti
Il risultato di 39 dB in 13,6 mm dimostra che la stratificazione del VIG consente di ottenere prestazioni acustiche di rilievo mantenendo una composizione compatta. Una possibilità interessante per la riqualificazione dei serramenti e per i progetti nei quali lo spazio disponibile per la vetratura è limitato.
La prestazione misurata riguarda il vetro provato: il risultato del serramento completo dipende anche da telaio, guarnizioni, dimensioni e posa.
VacVitrum — Infinity Motion srl
Il comfort acustico nasce dalla progettazione di ogni componente.
